鑽石切割機

鑽石切割機是多家上市櫃公司採購首選,切割平整度達0.05mm~0.01mm內,橫移精度達0.001mm,鑽石、矽晶圓、藍寶石、鎢鋼、陶瓷、金屬、非金屬都可切。

1. 鑽石切割機的主要規格

鑽石切割機產品,包含CL系列與CH系列,主要規格如下:
●平整度:0.05mm~0.01mm以內
●橫移精度:0.01mm~0.001mm以內
●切割種類:最大可切 Ø70mm 工件,或是 300mm~500mm 大型板材。
●轉速調整:最高有效轉速可達5000RPM。
●切斷停機:切斷自動停機保護設定
●刀片修整:鑽石刀片修整機構,延長切割片使用壽命。
●直覺操作:觸控多功能面板,高辨識度圖示,淺顯易懂。

2. 鑽石切割機推薦產品如下:

CL50 鑽石切割機

CL50 鑽石切割機

精密切割,應用靈活,可切板材,亦可切金屬元件或電子零件。

規格 參數
切割動力 400 W
最大切割 圓形 Max. Ø50 mm
切斷停機 切斷自動停機保護設定
轉速調整 150~2000 RPM
橫移精度 最小0.01 mm
機台尺寸 570(W) x 620(D) x 450(H) mm
機台重量 43 Kg
CLM50 鑽石切割機

CLM50 鑽石切割機

特定條件下,切割平整度最佳可達 2條 ( 0.02mm ) 的全自動精密切割。

規格 參數
切割動力 1500 W
最大切割 圓形 Max. Ø50 mm
進給速度 0.01~5 mm/sec
過載保護 過載自動減速
轉速調整 500~5000 RPM
橫移精度 最小0.01 mm
機台尺寸 850(W) x 850(D) x 600(H) mm
機台重量 166 Kg
CLM35C-R 鑽石切割機

CLM35C-R 鑽石切割機

脆性板材(玻璃、晶圓)精密切割,邊角不易碎裂。

規格 參數
切割動力 1000 W
最大切割 厚度 35 mm
轉速調整 150~2000 RPM
機台尺寸 1505(W) x 1563(D) x 1478(H) mm
CL40 鑽石切割機

CL40 鑽石切割機

精巧實用,滿足各種小尺寸樣品切割需求。

規格 參數
切割動力 40 W
最大切割 圓形 Max. Ø40 mm
切斷停機 切斷自動停機保護設定
轉速調整 0~400 RPM
橫移精度 最小0.01 mm
機台尺寸 440(W) x 420(D) x 350(H) mm
機台重量 19 Kg
CL65 鑽石切割機

CL65 鑽石切割機

業界首創,二種切割模式(荷重切割、進給切割)在同一機台。

規格 參數
切割動力 750 W
最大切割 圓形 Max. Ø60 mm
切斷停機 切斷自動停機保護設定
轉速調整 150~2000 RPM
橫移精度 最小0.001 mm
機台尺寸 632(W) x 690(D) x 520(H) mm
機台重量 67 Kg

3. 鑽石切割機特點

鑽石切割機除了包含金相切割機 的設計,旨在減少熱損傷和物理損傷外,還具備擺臂荷重、進給手輪、平台切割的模式,用於切割體積較小、極精密與各種高硬度和脆性的材料。

4. 鑽石切割機可搭配哪些耗材與配件?

鑽石切割機適用 CBN氮化硼刀片、鑽石刀片砂輪切割片,依據材料特性選擇適合的耗材,確保切割質量。亦提供多樣化夾具 ,如易碎形、不規則型、圓形、方形、加長型及雙夾持夾具,提升使用彈性。

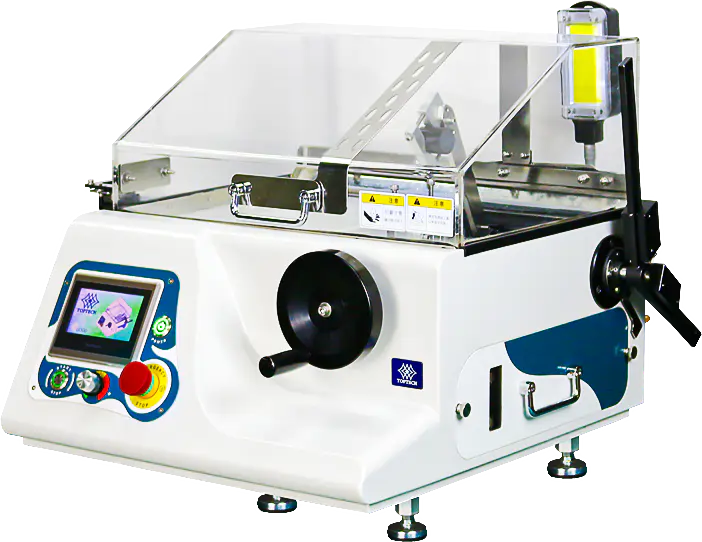

CL65 鑽石切割機

鑽石切割片/CBN切割片

5. TOPTECH 鑽石切割機的優勢

玖鉦機械 TOPTECH 深耕研發 30 年,專注設計半導體、PCB、電子元件、金屬材料等產業的材料檢測設備,比他牌更用心品質與專利研發,結合全球客戶回饋,持續推出高性能、高性價比的精密切割機與鑽石切割機。

6. 了解更多資訊

● 歡迎攜樣至 TOPTECH 測試。我們將提供您最佳解決方案。想了解更多資訊,請至 聯絡我們 頁面!

● 還在煩惱如何選擇適合的鑽石切割機嗎?立即參考我們的金相切割機挑選指南

● 想快速了解金相切割片耗材挑選,可參考砂輪切割片挑選指南
