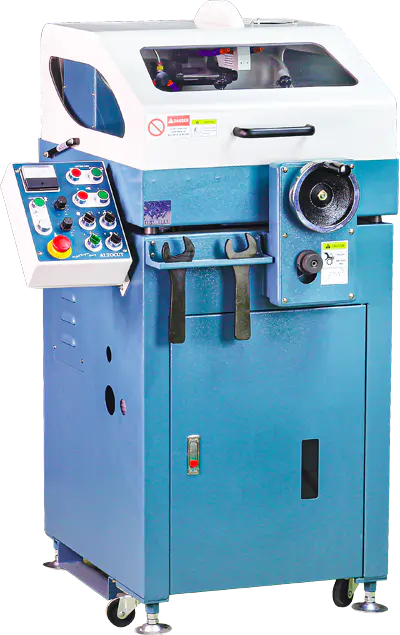

樣品測試服務 >> CK200系列 精密中型金相切割機
特色 / Features
上蓋安全感應裝置
上蓋安全感應裝置，切割過程上蓋突遭開啟時，主軸自動停止轉動。
電磁鎖保護機構（選購）
安全保護裝置，主軸啟動後上蓋即無法開啟，待主軸停止10秒後方可開啟上蓋。
直覺式面板，操作便利
採高辨識度大圖示設計，淺顯易懂，大幅降低人員操作時間。
前後極限感應器
可調整前後極限感應器位置，控制切割起始與終點位置。
LED 光源輔助
LED 光源可輔助觀察切割過程，照亮作業空間。
磁吸式清潔噴水管
可快速清潔切割室及夾治具，保持機台整潔。
進給離合器 (CK200B 自動) / 進給手輪
可快速切換手動 / 自動切割模式，透過進給手輪控制進給速度。
收納式冷卻水箱設計
可移動式水箱可擺入機台內部，節省空間。
可調主軸轉速（選購）
加裝變頻器後主軸轉速可調整 ±50%。

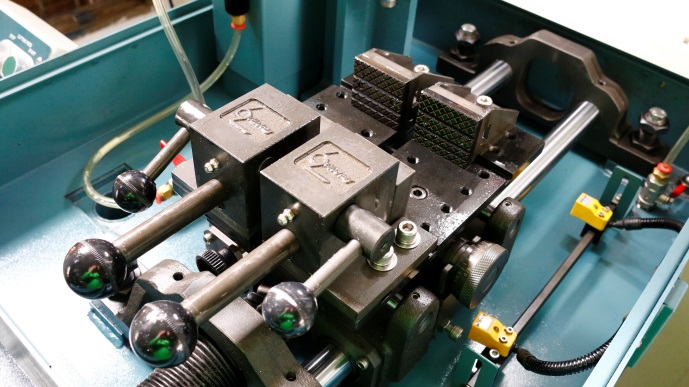

橫移標準型虎鉗 (標配)
左右虎鉗可各自橫移 25mm，右夾具可前後調整 75mm，最大開口 60mm。
橫移分離式螺紋工作台（選購）
左右橫移座可分別移動25mm，虎鉗最大開口70mm。
產品規格 / Specifications
CK200B (自動)
| 項目 | CK200B (自動) | ||
|---|---|---|---|
| 進給行程 (mm) | 200 | ||
| 切割動力 (HP) | 1 | 2 | 3 |
| 總瓦數 (W) | 900 | 1650 | 2400 |
| 空轉噪音值 (dB) | 70~72 | 70~74 | 70~75 |
| 切割能力 (mm) | Ø35 | Ø50 | Ø60 |
| 切割砂輪 (mm) | Ø230 x Ø31.75 | Ø255 x Ø31.75 | |
| 砂輪法蘭 (mm) | Ø60 | Ø85 | |
| 進給方式 | 自動：按鈕啟動、自動歸位 / 手動：按鈕 & 手輪控制 | ||
| 進給速度 (mm/min) | 標配 10~150，選配 5~75（可客製低速） | ||
| 主軸轉速 (rpm) | 3000 (60Hz) 或 2500 (50Hz) | ||
| 切割夾具 (標配) |  橫移標準型虎鉗 | ||
| 虎鉗規格 (mm) | Max. 60 × 45 | ||
| 虎鉗橫移行程 (mm) | 左右個別橫移 25mm | ||
| 冷卻幫浦 | 1/8HP 3Ø | ||
| 水箱容量 (L) | 50 | ||
| 水箱尺寸 (mm) | 370 × 550 × 600 | ||
| 水箱重量 (kg) | 40 | ||
| 機台尺寸 (mm) | 830 × 930 × 1320 | ||
| 機台重量 (kg) | 226 | 230 | 250 |
| 電源 | AC220V / 380V 3Ø AC200V / 415V / 440V（特殊電壓可選購） | ||
| 標準附件 | 砂輪扳手2支、砂輪2片、切削油3公升 | ||
CK200M (手動)
| 項目 | CK200M (手動) | ||
|---|---|---|---|
| 進給行程 (mm) | 200 | ||
| 切割動力 (HP) | 1 | 2 | 3 |
| 總瓦數 (W) | 850 | 1600 | 2350 |
| 空轉噪音值 (dB) | 70~72 | 70~74 | 70~75 |
| 切割能力 (mm) | Ø35 | Ø50 | Ø60 |
| 切割砂輪 (mm) | Ø230 x Ø31.75 | Ø255 x Ø31.75 | |
| 砂輪法蘭 (mm) | Ø60 | Ø85 | |
| 進給方式 | 手動：手輪控制 | ||
| 主軸轉速 (rpm) | 3000 (60Hz) 或 2500 (50Hz) | ||
| 切割夾具 (標配) | 橫移標準型虎鉗 | ||
| 虎鉗規格 (mm) | Max. 60 × 45 | ||
| 虎鉗橫移行程 (mm) | 左右個別橫移 25mm | ||
| 冷卻幫浦 | 1/8HP 3Ø | ||
| 水箱容量 (L) | 50 | ||
| 水箱尺寸 (mm) | 370 × 550 × 600 | ||
| 水箱重量 (kg) | 40 | ||
| 機台尺寸 (mm) | 830 × 930 × 1320 | ||
| 機台重量 (kg) | 212 | 218 | 230 |
| 電源 | AC220V / 380V 3Ø AC200V / 415V / 440V（特殊電壓可選購） | ||
| 標準附件 | 砂輪扳手2支、砂輪2片、切削油3公升 | ||
