金相切割機-CK 系列
260B/360B/460B

型號:260B/360B/460B

附件:

產品簡述

CK260B系列是一款中大型金相切割機,廣泛應用於金相前處理流程中,能夠大幅加速後續的樣品準備。


採用進給切割的模式,最大可切割Ø120mm的工件,適用於多種中大型金屬材料的試驗需求,涵蓋鋼、鐵、鈦、銅、鋁、陶瓷、馬達、曲軸、齒輪、渦輪等。無論是用於汽車產業、航太產業、製造業,以及研究/教育單位等領域,它都能夠提供高效且精確的切割效果,為後續的金相組織分析、硬度檢測、材料分析提供高品質的樣品。

產品規格說明

※手機、平板用戶可左右滑移

特色/Features

應用範圍:汽車產業、航太產業、製造業、研究教育單位

適用工件:鋼、鐵、鈦、銅、鋁、陶瓷、馬達、曲軸、齒輪、渦輪等中大型工件



可掀式安全上蓋

確保使用者在操作過程中的安全,當上蓋被意外開啟時,主軸將自動停止運作,保障操作者的安全。



PC耐力板觀察視窗

具有高度的耐用性和抗衝擊性,能夠承受切割過程中可能出現的振動和衝擊。同時,提供清晰的視野,方便使用者在切割過程中觀察工件的運作情況。

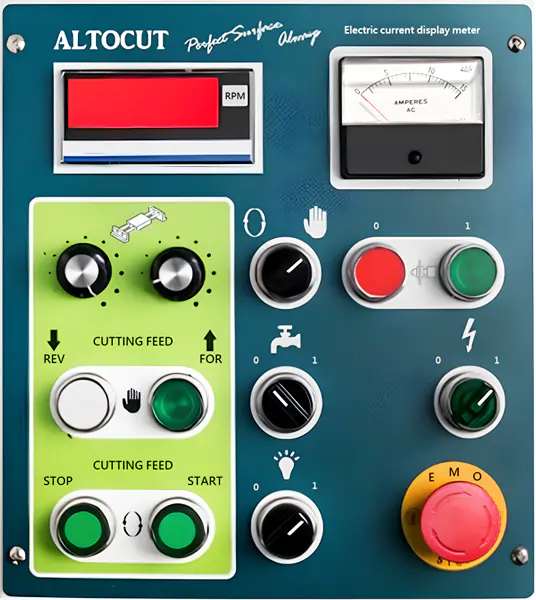

直覺式操作面板

高辨識度的大圖示呈現各項功能,提供了更優化的使用體驗,降低操作的時間成本,並且提高工作效率。

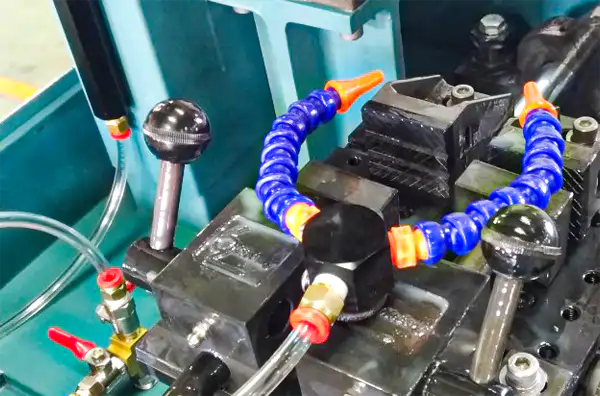

磁吸式清潔噴水管

方便切割室及夾治具之清潔,保持機台整潔。

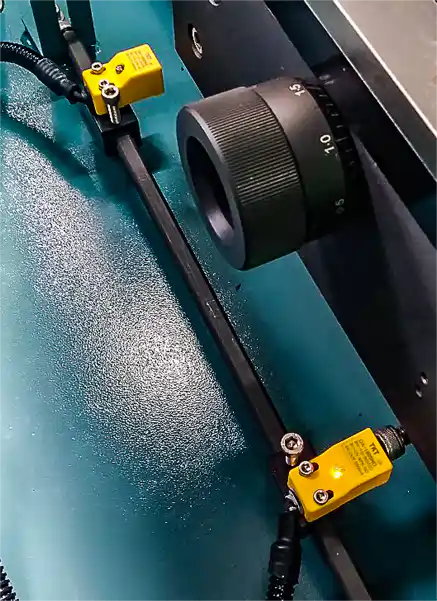

前後極限感應器

調整前後極限感應器之位置,可控制切割之起始點及終點,使用者可以輕鬆設定切割行程,並確保在安全範圍內進行操作。

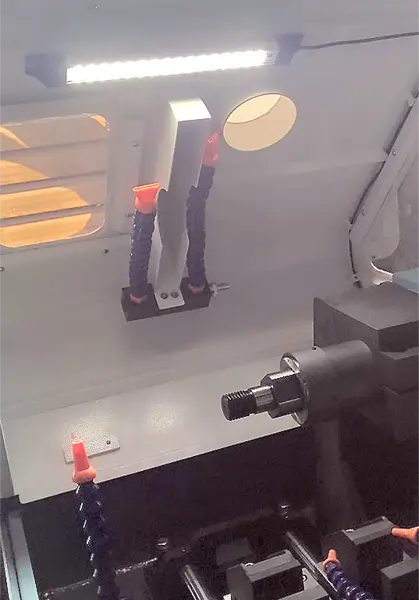

LED照明設備

高亮度且節能之LED光源,可有效輔助切割過程的觀察,同時提供充足的照明,照亮整個作業空間。

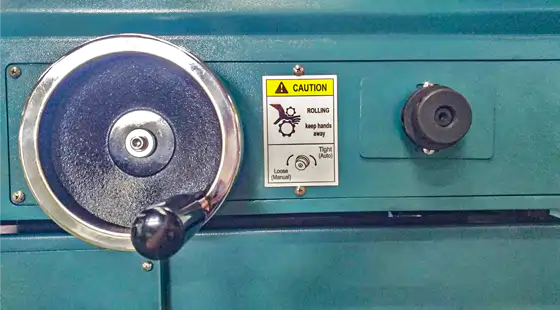

手動/自動切割模式迅速轉換

支援手動和自動模式的轉換。在手動模式下,通過進給手輪控制進給速度,具有更彈性的控制能力。而在自動模式下,設備將依造設定的切割參數自動執行切割操作,提高工作效率,使得操作使用更加靈活,達到使用者的不同需求。







型號

CK260B

切割行程 (mm)

進給行程 (X)

260

橫移行程 (Y)

45

切割動力 (HP)

3

5

總瓦數 (W)

2500

4000

空轉噪音值(dB)

68~72

切割能力 (mm)

最大 Ø70

最大 Ø90

切割刀片(mm)

Ø305 (12”) x Ø31.75 (Ø32)

法蘭 (mm)

Ø85

進給方式

自動

按鈕啟動,切割完成自動歸位

手動

按鈕控制 & 手輪控制

進給速度 (mm/min)

標配: 10~75 ,選購: 10~150

(特殊低進給速率可客製)

主軸轉速 (rpm)

2500 (60Hz) / 2100 (50Hz)

切割夾具

T型工作台+分離式虎鉗

T型工作平台尺寸 (mm)

235 x 300T型槽寬: 10

虎鉗規格 口寬 x (mm)

130 x 60

冷卻泵浦

1/4HP  3Ø

水箱容量 (L)

100

水箱尺寸 WxDxH (mm)

480x800x650

水箱重量 (kg)

65

機台尺寸 WxDxH (mm)

1050x1100x1400

機台重量 (kg)

358

365

電源 (V)

AC220/380 3Ø (特殊電壓需訂做)

標準配件

砂輪扳手 2pcs 砂輪片 2pcs 切削液  5L

選購

快速推拉虎鉗、磁性過濾水箱



型號

CK360B

切割行程 (mm)

進給行程 (X)

360

橫移行程 (Y)

45

切割動力 (HP)

5

7.5

總瓦數 (W)

4000

5800

空轉噪音值(dB)

70~75

切割能力 (mm)

最大 Ø90

最大 Ø120

切割刀片(mm)

Ø305 (12”) x Ø31.75 (Ø32)

Ø406 (16”) x Ø32

法蘭 (mm)

Ø85

Ø85 & Ø100

進給方式

自動

按鈕啟動,切割完成自動歸位

手動

按鈕控制 & 手輪控制

進給速度 (mm/min)

標配: 10~75 (特殊低進給速率可客製)

主軸轉速 (rpm)

2500 (60Hz) / 2100 (50Hz)

切割夾具

T型工作台+分離式虎鉗

T型工作平台尺寸 (mm)

235 x 300T型槽寬: 10

235x340T型槽寬: 10

虎鉗規格 口寬 x (mm)

130 x 60

170 x 85

冷卻泵浦

1/4HP  3Ø

水箱容量 (L)

110

水箱尺寸 WxDxH (mm)

480x900x650

水箱重量 (kg)

70

機台尺寸 WxDxH (mm)

1050x1250x1520

機台重量 (kg)

454

476

電源 (V)

AC220/ 380 3Ø (特殊電壓需訂做)

標準配件

砂輪扳手 2pcs 砂輪片 2pcs 切削液  6L

選購

快速推拉虎鉗、磁性過濾水箱







型號

CK460B

切割行程 (mm)

進給行程 (X)

460

橫移行程 (Y)

45

切割動力 (HP)

10

總瓦數 (W)

7700

空轉噪音值(dB)

70~78

切割能力 (mm)

最大 Ø120

切割刀片(mm)

Ø406 (16”) x Ø32

法蘭 (mm)

Ø85 & Ø100

進給方式

自動

按鈕啟動,切割完成自動歸位

手動

按鈕控制 & 手輪控制

進給速度 (mm/min)

標配: 10~75 (特殊低進給速率可客製)

主軸轉速 (rpm)

2500 (60Hz) / 2100 (50Hz)

切割夾具

T型工作台+分離式虎鉗

T型工作平台尺寸 (mm)

235x340T型槽寬: 10

虎鉗規格 口寬 x (mm)

170 x 85

冷卻泵浦

1/4HP  3Ø

水箱容量 (L)

110

水箱尺寸 WxDxH (mm)

480x900x650

水箱重量 (kg)

70

機台尺寸 WxDxH (mm)

1050x1380x1550

機台重量 (kg)

503

電源 (V)

AC220/ 380 3Ø (特殊電壓需訂做)

標準配件

砂輪扳手 2pcs 砂輪片 2pcs 切削液  6L

選購

快速推拉虎鉗、磁性過濾水箱
