精密鑽石切割機-CL 系列
CLM35C-R

型號:CLM35C-R

附件:

產品簡述

CLM35C是一款桌上型精密鑽石切割機,廣泛應用於金相前處理流程中,可搭配具有優異硬度和耐磨性的鑽石刀片,大幅加速後續的樣品準備。


配有氣壓夾具及微調分厘卡,可快速定位與切割,橫移精度可達0.01mm,適用於各式板類材料的試驗需求,涵蓋碳纖維板、PCB板、玻璃等。無論是用於電子業、製造業等領域,它都能夠提供高效且精確的切割效果,為後續的金相組織觀察、拉伸試驗、材料分析提供高品質的樣品。

產品規格說明

※手機、平板用戶可左右滑移

特色/Features

應用範圍:電子業、製造業

適用工件:碳纖維板、複合板、PCB板、玻璃等板材類工件



專為板材型樣品設計

適用於各類大型板材樣品,如玻璃、PCB板及碳纖維等板材類工件。



大尺寸切割平台

切割空間寬敞,工件最大可放600(W)x500(D)x17(H)mm,切割尺寸最大可達300(W)x500(D)x17(H)mm,可依需求客製夾治具。

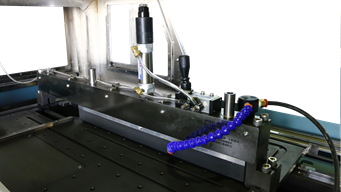

氣壓式夾具

操作簡易,可快速固定樣品,夾持穩固,大幅增加工作效率。

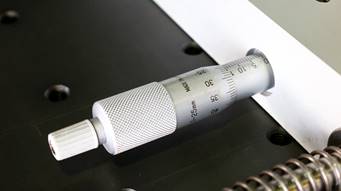

微調分厘卡

樣品橫移可調精度達0.01mm,切割後樣品平行度可達±0.02mm(切割精度視工件材質及刀片種類而定),切割再現性高。



觸控式多功能面板

直覺式面板,操作頁面採高辨識度之大圖示,淺顯易懂,大幅降低人員操作時間。



安全上蓋保護

安全上蓋設計搭配大尺寸壓克力視窗,方便切割過程中之觀察作業。



主軸轉速及進給速度可調

最高達2000rpm之可調轉速設計,依樣品特性搭配適當的進給速率,滿足各式材料切割需求。



型號

CLM35C-R

最大切割樣品長度 (mm)

500

切割動力 (W)

1000

樣品最大可放入尺寸 WxDxH (mm)

600x500x17

樣品最大可切割尺寸 WxDxH (mm)

300x500x17

切割刀片(mm)

最大 Ø178 (7”) x Ø25.4

進給方式

自動進給,前後極限距離可手動調整

進給速度 (mm/min)

0~1500 (最小: 5)

主軸轉速 (rpm)

0~2000 (有效轉速 150~2000)

切割夾具

氣壓式夾具

平台尺寸 WxD  (mm)

850 x 600

冷卻泵浦

1/4 HP-1Ø

水箱容量 (L)

30

水箱尺寸 WxDxH (mm)

430x460x500

機台尺寸 WxDxH (mm)

1505 x 1563 x 1478

電源 (V)

AC 220 1Ø

標準配件

砂輪扳手2pcs 切削液 3L
