型号：260F/360F
附件：

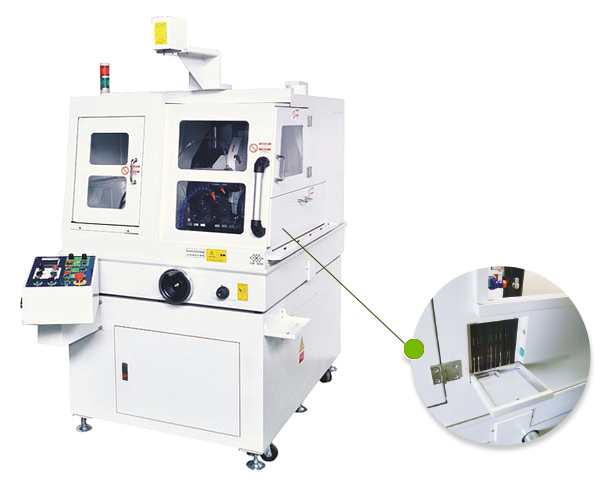

CT260F系列是一款立地式金相切割机，广泛应用於金相前处理流程中，能够大幅加速後续的样品准备。
具进给切割及升降切割之模式，最大可切Ø120mm之工件，适用於多种中大型或长料金属材料的试验需求，涵盖钢、铁、钛、铜、铝、陶瓷、马达、曲轴、齿轮、涡轮等。无论是用於汽车产业、航太产业、制造业，以及研究/教育单位等领域，它都能够提供高效且精确的切割效果，为後续的金相组织分析、硬度检测、材料分析提供高品质的样品。
※手机、平板用户可左右滑移
|
|
|
精密切割机-CT 系列 型号 NO. 260F/360F

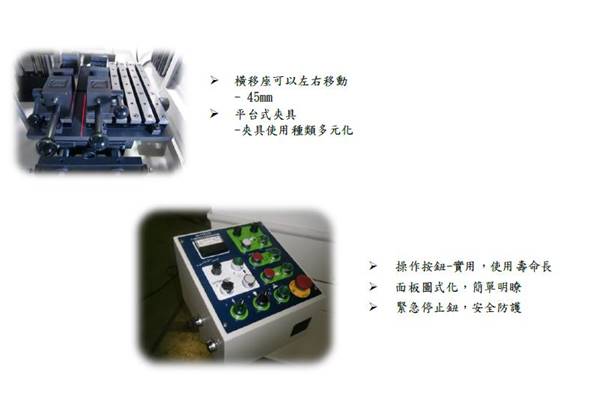

1. 雷射对刀功能，转速可调整 2. 电流表显示切割马达负荷之电流值 3. 前侧门及右掀门设计，工件夹持方便迅速 4. 随砂轮片大小的不同，可调整砂轮片高度 5. 因应切割样品的不同，T型平台可更换治具 |
|
|
|
|
|
|
|
|
|
|
|
规格 |
260F |
360F |
|||
|
切割动力 |
3HP (2300W) |
5HP (3800W) |
7.5HP (5600W) |
10HP (7500W) |
|
|
切割容量(mm) |
MaxØ70mm 20t×100L |
MaxØ90mm 25t×100L |
MaxØ90mm 30t×150L |
MaxØ120mm 30t×150L |
|
|
切割砂轮(mm) |
MaxØ305× Ø31.75 |
MaxØ355× Ø32 |
MaxØ406× Ø32 |
MaxØ406× Ø32 |
|
|
进给速率 |
0~150 mm/min (Min:25) |
0~75 mm/min (Min:25) |
|||
|
进给方式 |
自动 |
按键操控，自动切割复归原点 |
|||
|
手动 |
手轮操控或按键操控 |
||||
|
主轴转速 |
2500 RPM (60Hz) / 2100 RPM (50Hz) |
||||
|
切割行程(X) |
260mm |
260mm |
360mm |
360mm |
|
|
升降调整行程(Z) |
80mm |
120mm |
|||
|
切割夹具 |
平台式夹具+分离式虎钳 |
||||
|
夹具规格 |
|
右平台95x390/左平台200x390 虎钳高度85mm,夹具开口200mm |
|||
|
横移行程 |
整组夹具可移动45mm(左右方向移动) |
||||
|
冷却装置 |
1/4HP三相 |
||||
|
水箱容量 |
25gal (100L) |
30gal (120L) |
|||
|
机台尺寸 WxDxH (mm) |
|
1050x1250x1620 |
|||
|
机台重量 Kg |
830 |
900 |
|||
|
电源 |
AC 220V/380V /415V/440V三相(特殊电压需订做) |
||||
|
选购治具 |
特殊夹具可依工件设计、T型工作台 |
||||
|
标准附件 |
砂轮扳手2支、砂轮2 片 |
||||
|
切削油5公升 |
切削油6公升 |
||||
