半導體 PCB 裸片(Die) 與錫球截面觀察
ABF載板精密研磨拋光至錫球位置,觀察未封裝IC晶片上的錫球截面。
精密研磨設備耗材,適合對不同金屬/非金屬材料研磨拋光後在50-1000倍顯微下做缺陷檢測或結構觀察,用高穩定性施壓系統結合微速研磨拋光,實現研磨零變形前處理。精密研磨專利技術,深度顯示精度達 0.01mm~0.001mm,平面度達0.05mm,適用鎢鋼、陶瓷、複合材料及各類硬脆或敏感材質。精密研磨廣泛應用於半導體、PCB、車用、航太與醫療等高精密領域,智慧自動化流程大幅縮短 80%以上人力操作時間並避免交叉污染。與切割、鑲埋、拋光製程銜接,形成完整材料相前處理流程(Sample Preparation),提升後續分析的準確度與可靠性。
精密研磨透過把樣品鑲埋、精密研磨拋光與金相組織在高倍數顯微鏡觀察,展示不同材料在精密研磨前處理流程中的實務案例, 協助使用者快速了解材料特性、製樣重點與挑選適合採購的精密研磨設備。

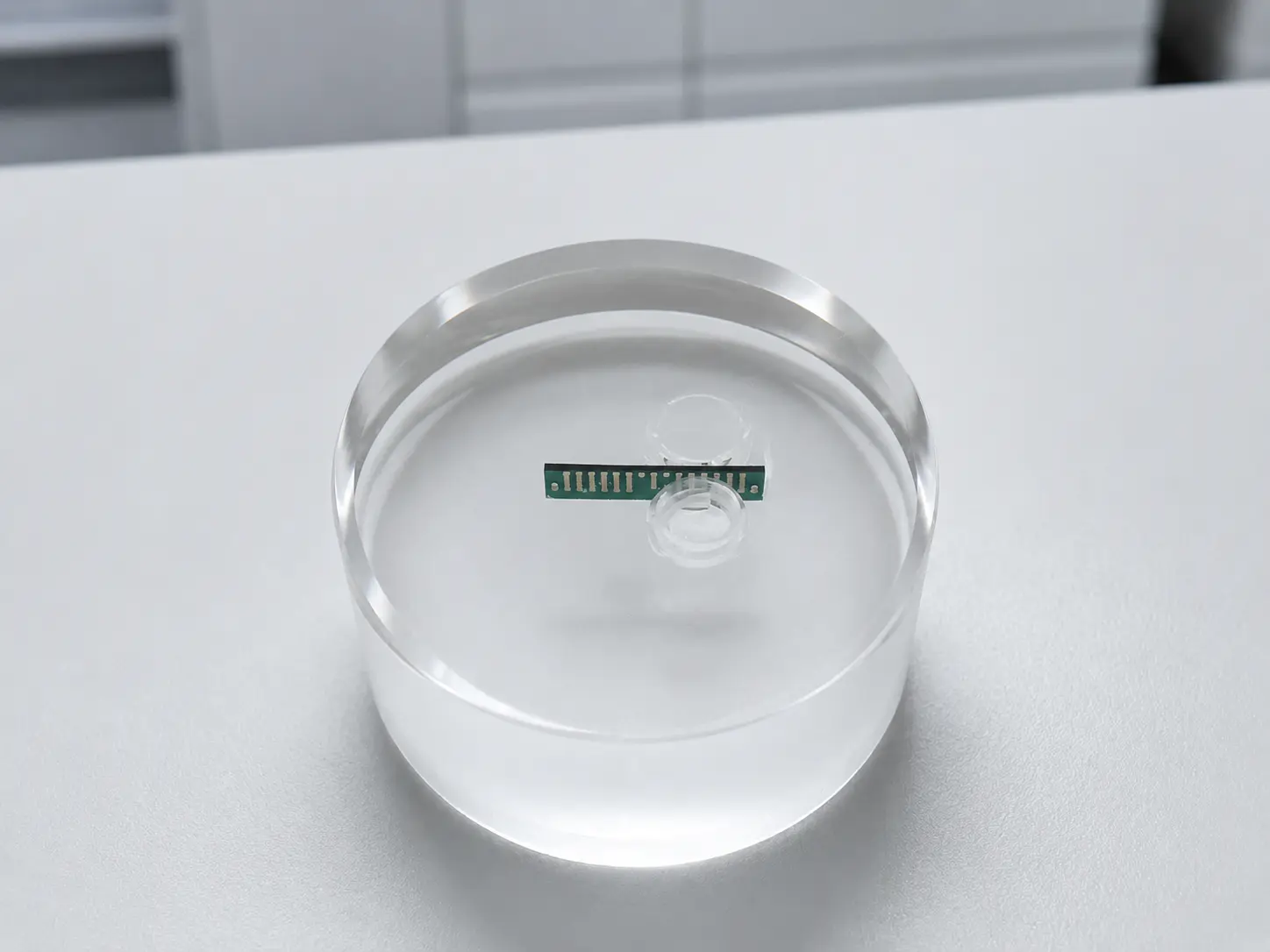

ABF載板精密研磨拋光至錫球位置,觀察未封裝IC晶片上的錫球截面。

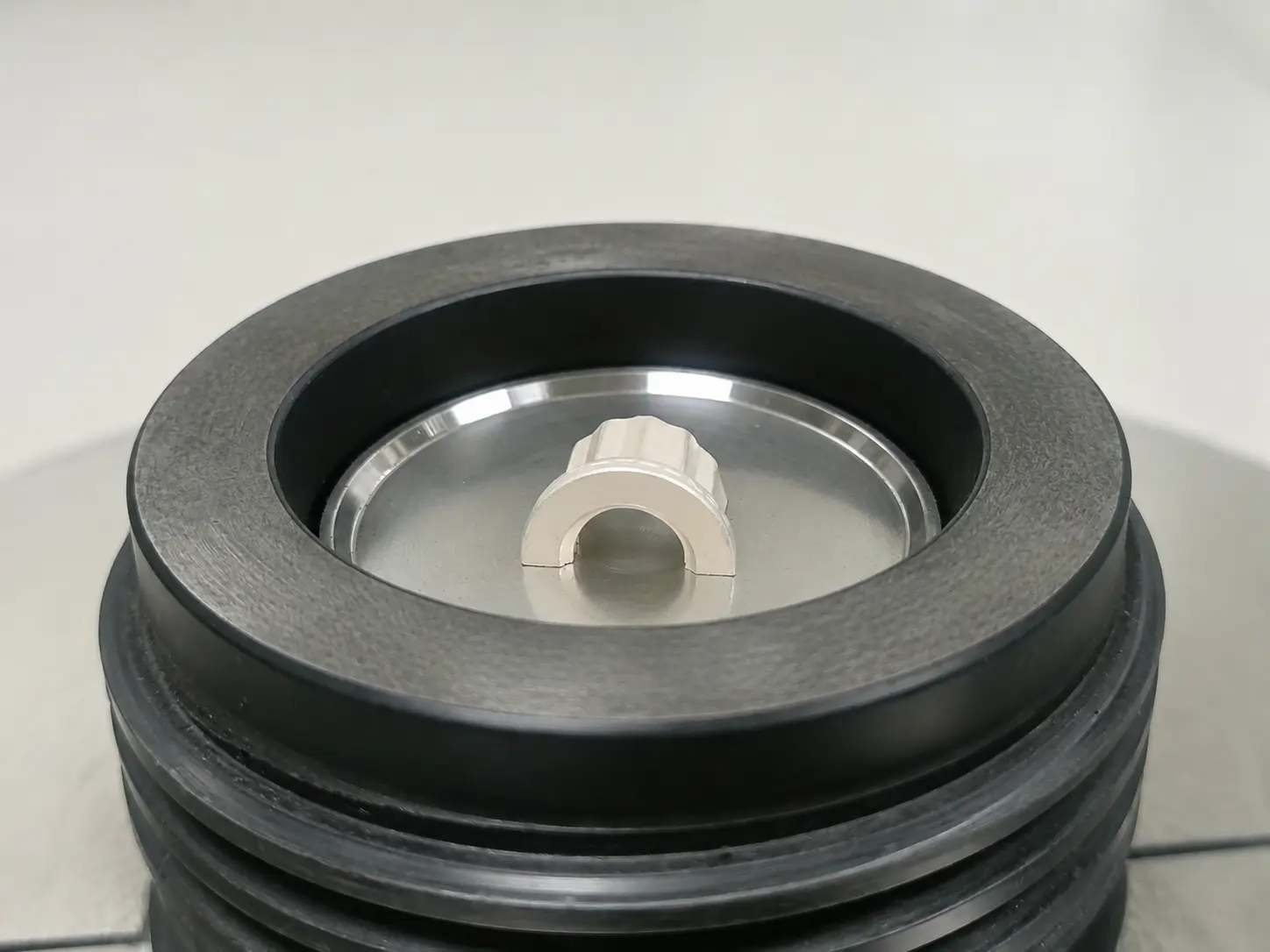

橡膠吸嘴用精密研磨拋光,精準控制研磨深度,觀察外徑孔徑變形情形。

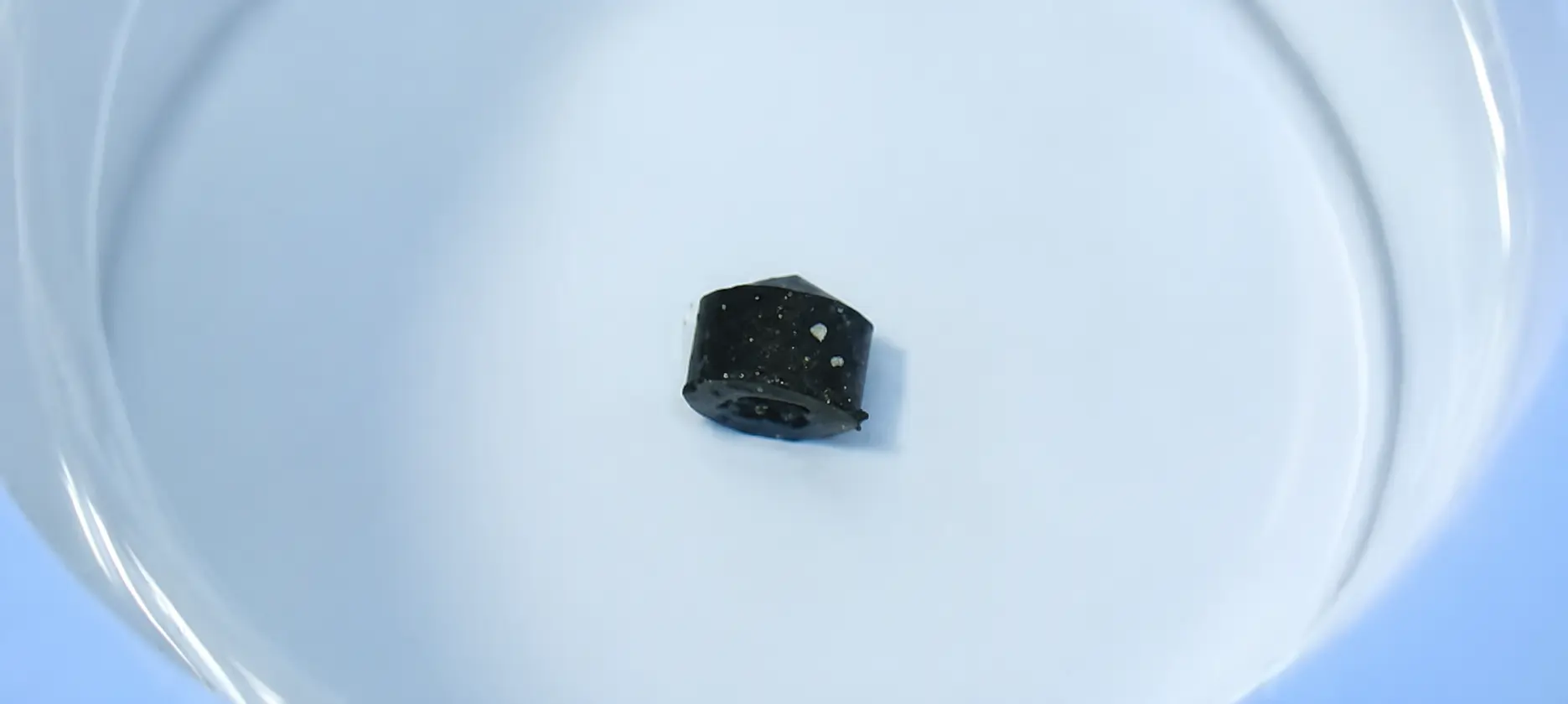

被動電容元件精密研磨與鑽石液拋光,清晰觀察中間金線並降低邊緣碎裂風險。
複合金屬薄片鹽霧測試後,以固定治具冷鑲埋並搭配鑽石盤做精密研磨,觀察鍍層結晶與界面變化。

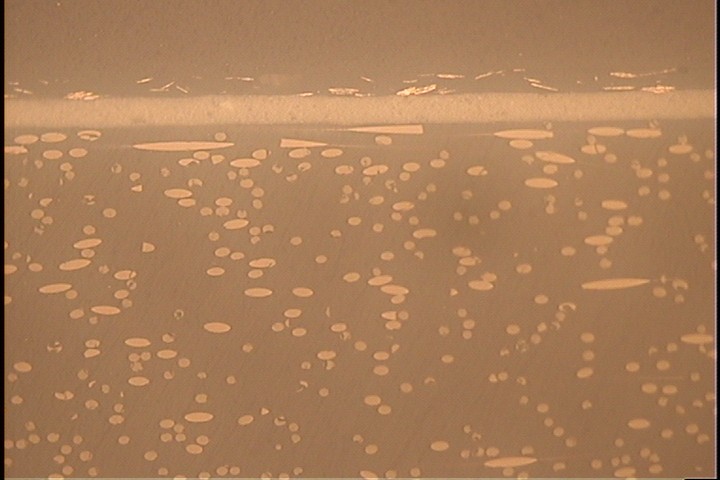

玻璃纖維精密研磨拋光,改善剖面切痕,讓玻纖層結構更清楚呈現。
針對不同硬度材料的接合界面,透過漸進式研磨降低高度差與界面拖曳。

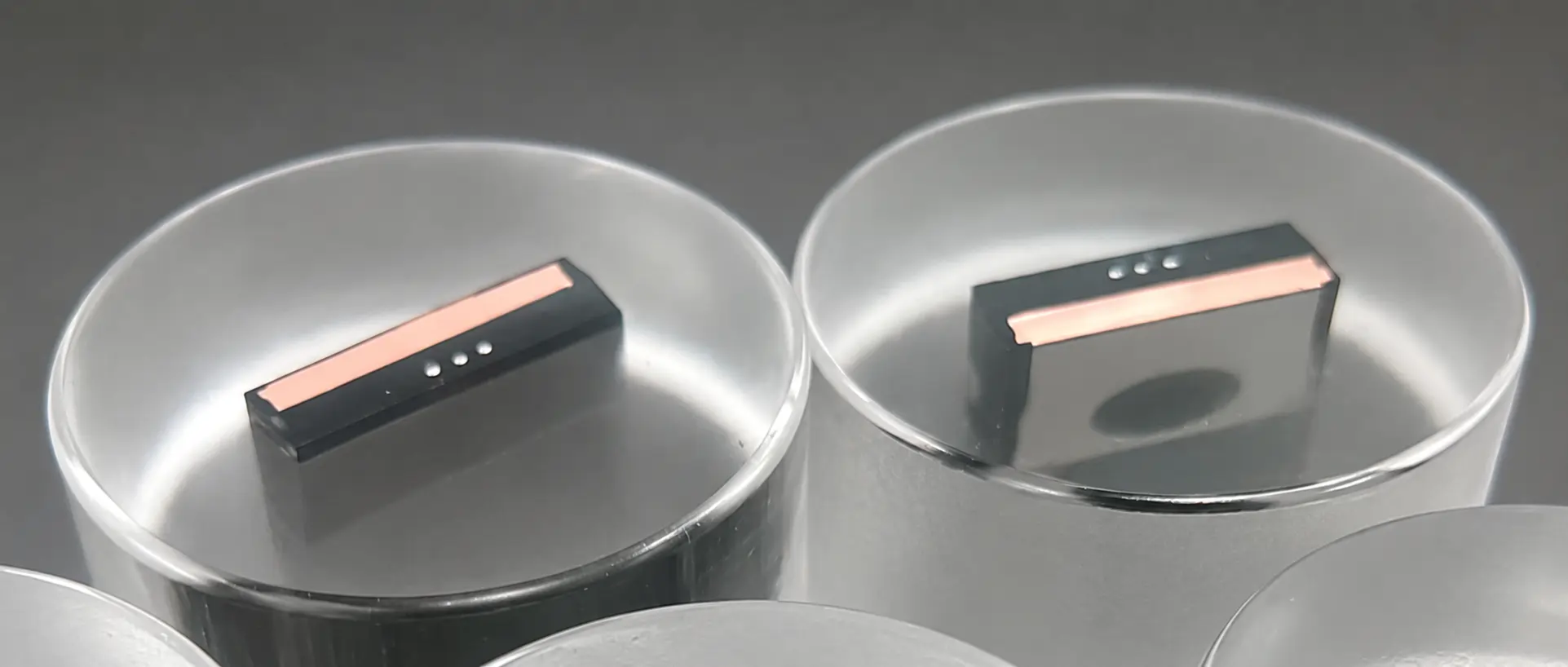

光電IC精密研磨建立側邊結構觀察參數,協助客戶採購前確認製備效果。

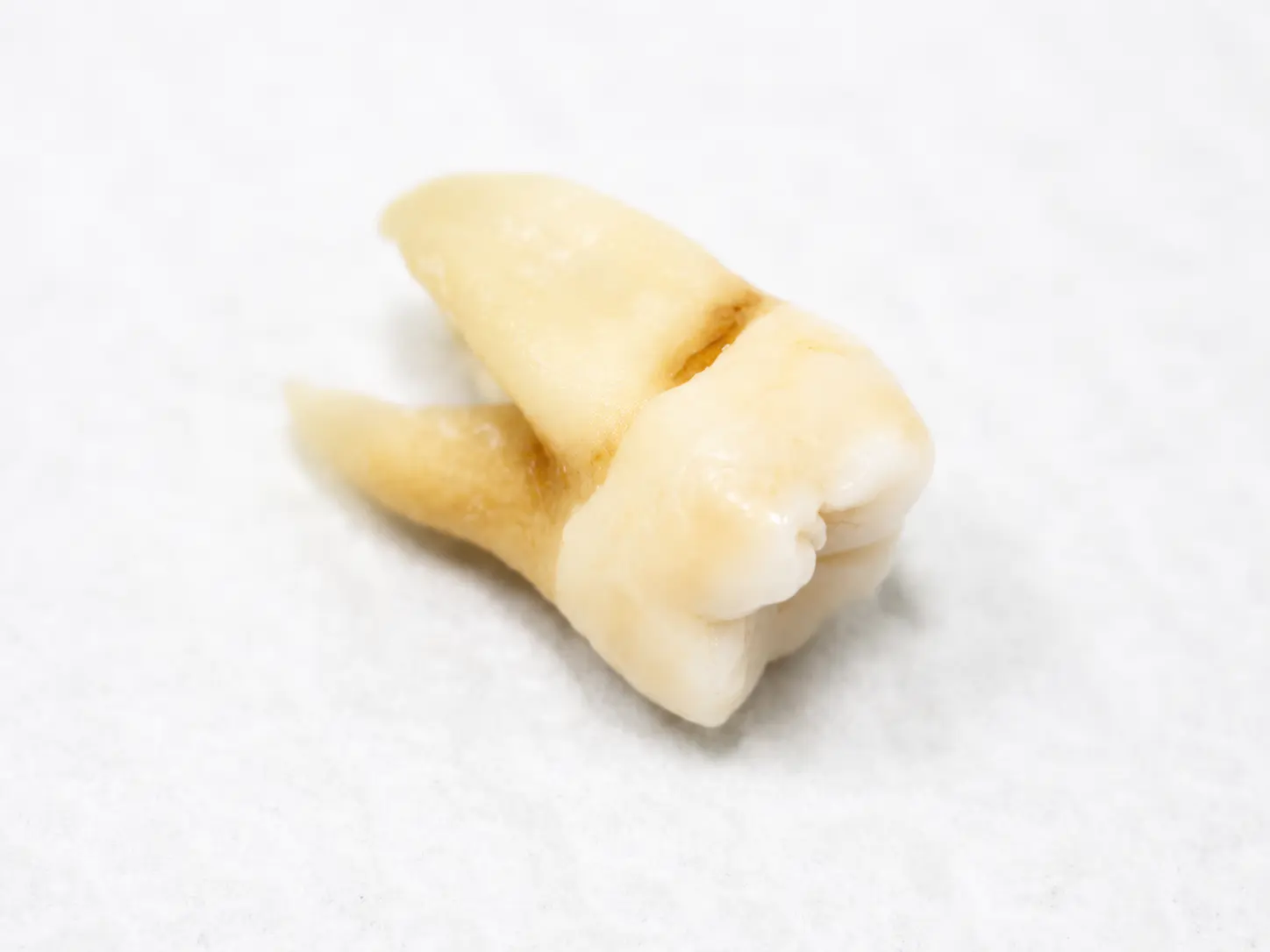

牙齒組織精密研磨,搭配合適耗材與研磨參數,幫客戶了解製備流程。
不鏽鋼鍍銀薄膜樣品經電木粉鑲埋與精密研磨拋光測試,評估500倍顯微觀察下邊緣碎裂原因與參數改善方向。
碳纖維強化PC複合材料經夾具固定、真空冷鑲埋與鏡面精密研磨拋光,填補孔洞並量測側邊水性漆鍍層厚度。
薄膜塗層薄片精密研磨拋光後觀察塗層厚度0.04μm結構更清晰。
不鏽鋼鍍層精密研磨拋光,觀察約0.3mm鍍層狀況並評估基底切割差異。
