超精密研磨|1000倍顯微觀察下如何減少1um研磨刮痕

Last Updated:2026/06/15

很多超精密研磨失敗,問題不一定在最後一道研磨或拋光,而是整段前處理流程累積出的結果。材料條件、切割、鑲埋、研磨或拋光條件、參數設定、耗材搭配等等不合適,即使用高倍率顯微鏡,也可能看不到真正的截面結構或缺陷問題。

例如,材料粗研磨與拋光常見會使用 6 μm diamond 後接 1 μm diamond,逐步降低前段研磨痕,而不是直接跳到最終拋光。若粗研磨痕沒有完全去除,後續拋光通常很難補救。

肉眼看到的鏡面效果,不代表顯微鏡下沒有刮痕。1000 倍已屬於光學金相觀察中的高倍率範圍;在這種倍率下,表面微細研磨痕、拖痕、磨粒殘留、拋光布污染或局部變形,都可能被明顯放大。以倍率概念來看,樣品上 1 μm 的細微痕跡,在 1000 倍影像中約等於 1 mm 的視覺尺度。

倍率高不一定代表磨痕一定看得清楚,光學上更看重解析能力。解析度、物鏡數值孔徑 NA、光源角度與表面反射,都會影響磨痕對比度。就像光學解析度常用公式 d = λ / 2NA 所示,照明與物鏡條件也會影響微細缺陷、微米結構甚至奈米結構是否能被辨識。

如果您遇到以下問題,通常需要重新檢查切割、鑲埋、研磨與拋光流程:
  • 研磨後仍有明顯刮痕
  • 截面邊緣崩裂
  • 鍍層被拉扯或變形
  • PCB / IC / 錫球位置磨過頭
  • 異材界面產生高低差
  • 金相組織不清楚
  • 樣品太薄、不規則,研磨時難固定
立即連絡我們 / 詢價

讓人驚訝的是,沒有任何 ISO 國際標準或各國的國家標準(如 CNS、JIS、DIN),為「精密加工」和「超精密加工」訂定出絕對的數值分界線!!

比較接近的,只有國際標準 ISO 4287(已演進至 ISO 21920)制定業界常用的 Ra、Rz 表面粗糙度, ISO 286-1 制定配合(Fits)的基礎(如基準孔、基準軸)與專注於數值公差系統術語,ISO 25178 制定 國際上第一個針對 3D 面層(Areal)表面紋理規範標準。

背後原因,是「精密」與「超精密」在機械工程中被視為相對概念,會隨著時代與技術的進步而不斷往前推進。這也是為什麼國際標準不願意用死板的數值來綁死定義。

。 1950 年代,能加工到 10μm(條級)就已經是極其了不起的「精密加工」了。
。 1980 年代,歐美日學術界提出了目前常見的標準(以 0.1μm 和 Ra 0.025μm 為分水嶺)。
。 2020 年代之後的今天,在晶圓光刻設備、先進半導體製程(如 2nm製程)或高端光學鏡片領域,加工精度的要求已經達到奈米、甚至埃米(Angstrom)

也就是說,「精密」與「超精密」,不是「國際標準(Standard)」,而是「行業共識與學術分類(Convention)」, 雖然 ISO 沒有明文規定,但像是日本谷口紀男教授等國際專家在國際頂尖學術組織(如 CIRP 國際生產工程科學會)發表的論文影響深遠,包含常用於未來精密技術預測的丹尼古奇圖,全球的機械系教科書、 國家級研究報告在引言和技術分類時,依然會延用這組經典數據(0.1μm 和 Ra 0.025μm)作為與傳統普通加工區隔的「溝通語言」。

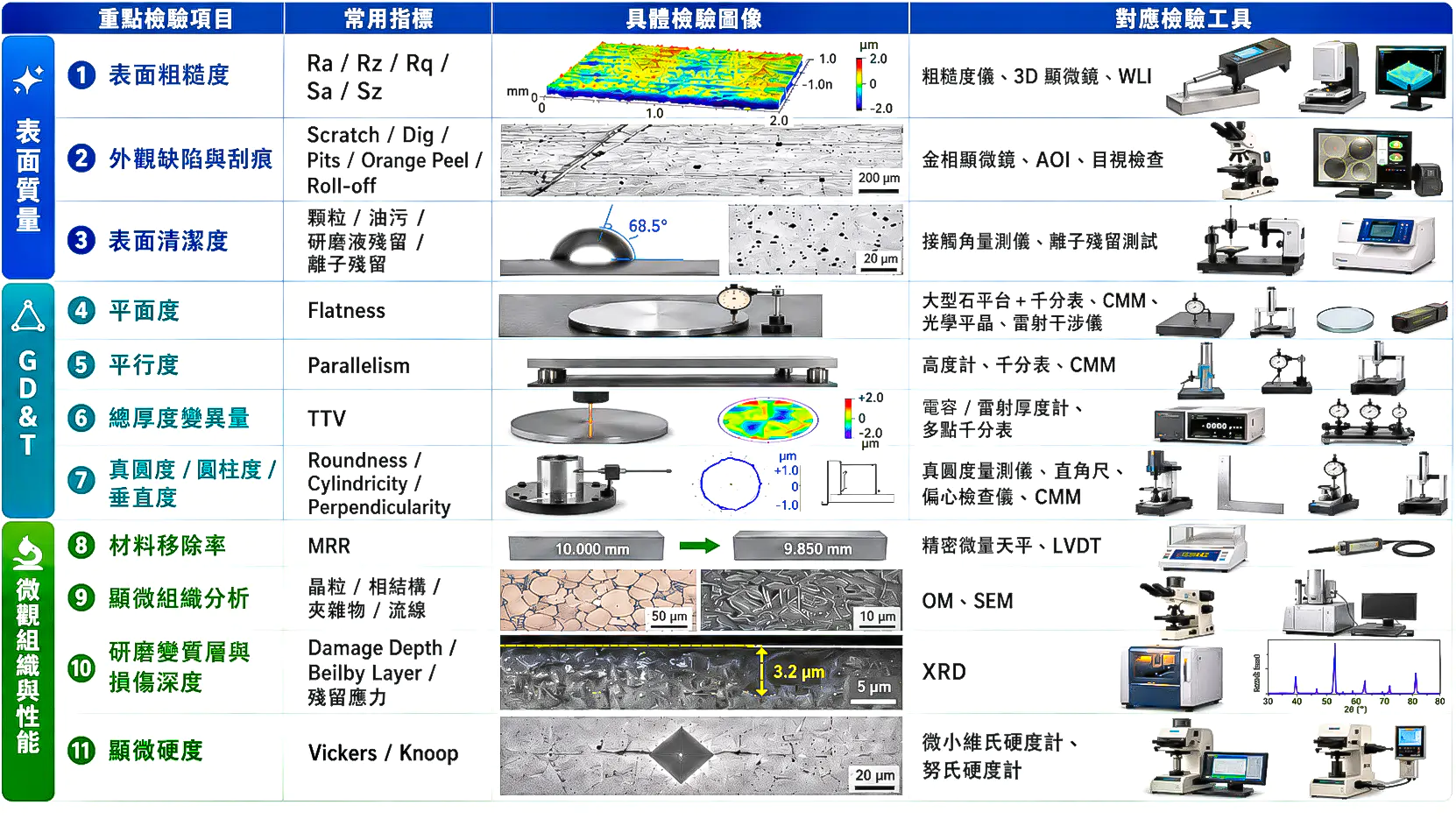

精密研磨用在材料檢測前處理,它不只是把樣品磨亮,而是要把表面刮痕、變形層與粗糙度控制到足以支撐高倍率觀察的狀態。若目標是 1000 倍顯微觀察,精密研磨流程必須從切割、鑲埋、粗研磨、細研磨、拋光到清洗都穩定控制。

層級 數字指標 適用領域
精密加工 / 精密研磨 加工精度約 1–0.1 μm;Ra 約 0.1–0.025 μm 適合一般金相、截面、鍍層與材料分析
超精密加工 / 超精密研磨 加工精度約 0.1 μm;Ra < 0.025 μm 適合高倍率觀察、低刮痕表面與高平整度需求
奈米級超精密表面 粗糙度可達數 nm 等級 適合光學、半導體、鏡面與高階材料表面控制

精密研磨失敗時,不建議只延長最後拋光時間。若前一道刮痕、切割損傷或鑲埋支撐沒有處理好,最後拋光可能只會造成邊緣塌陷、拖痕或異材界面高低差。

常見問題 可能原因 對分析結果的影響 改善方向
精密研磨後仍有明顯刮痕 砂紙粒度跳太快、粗研磨痕未完全去除、研磨壓力太大、拋光時間不足、拋光布或拋光液選錯 1000 倍顯微觀察下會看到方向性刮痕,影響金相組織、鍍層界面與截面判讀 若樣品在顯微鏡下仍有方向性刮痕,通常需要回到前一道研磨粒度,而不是直接延長拋光時間
截面邊緣崩裂 切割損傷過大、鑲埋支撐不足、樣品材質硬脆、研磨壓力過高、拋光布過軟導致邊緣塌陷 邊緣輪廓不完整,容易影響陶瓷、玻璃、鍍層、PCB/IC 截面與硬脆材料觀察 降低切割與研磨損傷,改善鑲埋支撐,降低研磨壓力,選擇邊緣保持性較佳的拋光布
鍍層厚度量測不準 樣品截面不垂直、鍍層邊緣被拉扯、鑲埋時沒有完整包覆、拋光造成邊緣圓角 鍍層邊界模糊,量測位置不準,可能造成鍍層厚度判讀失真 確保樣品固定穩定與截面垂直,提升鑲埋包覆性,避免過度拋光造成邊緣圓角
異材界面產生高低差 材料硬度差異太大、軟材料被過度去除、拋光布太軟、壓力或時間控制不當 PCB、複合材料、鍍層、多層異材界面不平整,導致界面判讀困難 降低研磨壓力,縮短拋光時間,選擇支撐性較佳的拋光布,控制不同材料去除率
研磨到目標位置前就磨過頭 粗研磨去除量太大、沒有分段檢查、缺少定厚控制、樣品固定角度不穩 錫球、鍍層、焊接區或目標截面被磨掉,導致樣品無法分析 接近目標位置時縮短單次研磨時間,分段檢查截面位置,使用穩定夾持或定厚控制方式
您可以提供樣品照片與目標觀察位置,我們可協助判斷應先切割、鑲埋,還是直接進行定厚研磨。

精密研磨常用於需要高倍率顯微觀察、截面分析、鍍層量測與材料缺陷判讀的前處理流程。不同材料的精密研磨目的不同,應依樣品硬度、韌性、厚度、是否異材接合與目標觀察位置來選擇切割、鑲埋、研磨與拋光條件。

應用材料 精密研磨目的 觀察重點
PCB / IC / 半導體封裝 研磨至指定截面 錫球、銅箔、ABF 載板、晶片界面
金屬材料 金相組織觀察 晶粒、熱處理、焊接區、缺陷
鍍層材料 截面拋光與厚度量測 鍍層厚度、界面附著、腐蝕狀態
陶瓷 / 玻璃 低損傷研磨 崩裂、裂紋、邊緣完整性
高分子 / 橡膠 定厚研磨 孔徑、變形、內部結構
複合材料 異材界面分析 纖維、樹脂、金屬層、界面剝離
焊接樣品 焊道截面觀察 熔深、熱影響區、焊接缺陷
如果您的樣品是薄片、不規則形狀、多層異材、鍍層、PCB 或容易崩裂的硬脆材料,通常更需要完整的精密研磨與鑲埋固定流程。

壓力、轉速、時間與耗材選擇會直接影響精密研磨結果。薄片、軟材、鍍層與複合材料不適合只用高壓快速去除,接近目標截面時更應縮短單次研磨時間並增加檢查頻率。

參數 對結果的影響 設定方向
研磨壓力 影響去除速度與變形量 薄片、軟材、鍍層建議降低壓力
盤面轉速 影響研磨效率與熱累積 易熱變形材料避免過高轉速
研磨時間 影響去除量 接近目標位置時應縮短單次時間
砂紙粒度 影響刮痕深度 由粗到細逐步轉換
拋光液粒徑 影響表面細緻度 可依材料選擇 6 μm、3 μm、1 μm 或更細
拋光布 影響邊緣保持性 鍍層、複材、軟材需特別選擇

1000倍觀察前的流程建議

若要減少 1000 倍下可見的精密研磨刮痕,建議採用由粗到細的粒度銜接,並在每一道研磨後清洗樣品、夾具與盤面,避免磨粒殘留造成二次刮傷。若仍看到方向性刮痕,通常應回到前一道粒度重新修正,而不是直接進入最終拋光。

精密研磨拋光機選擇重點

精密研磨設備應重視轉速穩定性、壓力控制、自動研磨頭、樣品夾持、排水清潔與耗材支援。對需要高倍率觀察的樣品而言,設備穩定度與耗材搭配同樣重要。

選擇重點 為什麼重要 適合應用 / 注意事項
轉速是否穩定可控 轉速穩定性會影響研磨一致性,尤其是多顆樣品或長時間研磨時,若轉速不穩,容易造成研磨痕不均、去除量不一致 適合金相研磨、截面研磨、鍍層量測、PCB / IC 截面觀察
是否支援自動研磨頭 自動研磨頭可提升壓力、時間與轉速的一致性,減少人工手感差異,讓樣品製備結果更穩定 適合實驗室、品管單位、固定流程樣品製備與多顆樣品批次處理
是否能調整研磨壓力 壓力會直接影響刮痕深度、材料變形、邊緣保持性與去除速度。薄片、鍍層、軟材、複合材料都需要更細緻的壓力控制 若壓力過高,可能造成刮痕、拖痕、邊緣塌陷或異材界面高低差
是否支援不同尺寸鑲埋樣品 不同樣品可能使用 Ø25、Ø30、Ø40、Ø50 等不同鑲埋尺寸,設備與樣品夾具若支援性不足,會影響固定穩定性 適合金相樣品、鍍層截面、焊接截面、PCB / IC、不規則樣品
砂紙、拋光布與磁性盤是否容易更換 耗材更換效率會直接影響日常作業效率,也會影響不同粒度與不同拋光階段的流程穩定性 建議確認是否方便更換 SiC 砂紙、拋光布、磁性盤、白鐵盤與不同拋光耗材
是否能搭配完整前處理流程 精密研磨不是單一機台就能完成所有問題,還需要搭配切割、鑲埋、粗研磨、細研磨、拋光、清洗與顯微觀察 選設備時應同時考慮切割機、鑲埋機、研磨拋光機、耗材與樣品固定方式
是否有良好防濺、排水與清潔設計 精密研磨拋光常搭配水、拋光液或懸浮液,若排水與清潔不佳,容易造成污染、磨粒殘留或二次刮傷 對 1000 倍顯微觀察、低刮痕表面與高潔淨樣品特別重要
是否有耗材與售後支援 精密研磨結果不只取決於設備,也與砂紙粒度、拋光布、鑽石懸浮液、氧化鋁拋光液等耗材搭配有關 建議選擇能提供設備、耗材、參數建議與樣品測試支援的供應商

▉▎延伸閱讀:深入了解 金相研磨拋光機-詳細種類與功能規格


精密研磨耗材怎麼選?

砂紙、拋光布與拋光液會直接影響精密研磨結果。砂紙粒度會影響刮痕深度;鑽石懸浮液會影響去除效率與表面細緻度;氧化鋁拋光液可改善最終表面霧感;拋光布則會影響邊緣保持性、拖痕與平整度。

耗材類型 主要用途 適合階段 精密研磨結果的影響
金相研磨砂紙 / SiC 砂紙 粗研磨、細研磨、去除切割痕、接近目標截面 切割後、粗研磨、細研磨階段 砂紙粒度會直接影響刮痕深度與材料去除速度。若粒度跳太快,前一道粗研磨痕無法完全去除,1000 倍顯微觀察下容易看到方向性刮痕
鑽石懸浮液 金屬拋光、陶瓷拋光、硬質材料拋光、複合材料截面拋光 精密拋光、中後段拋光 鑽石懸浮液粒徑會影響表面細緻度與去除效率。常用於降低細研磨後的刮痕,適合金屬、陶瓷、玻璃、硬質材料與複合材料
氧化鋁拋光液 最終拋光、去除細微刮痕、提升鏡面效果 最終拋光階段 可改善細微刮痕與表面霧感,常用於提升金相觀察前的表面細緻度。需注意材料相容性與清洗殘留問題
拋光布 控制表面品質、改善鏡面效果、保持邊緣完整性 拋光階段 拋光布的軟硬度與材質會影響邊緣保持、拖痕與表面平整度。布太軟容易造成鍍層邊緣塌陷;布太硬則可能刮傷軟材料
研磨拋光耗材配件使用注意事項:
1.使用 鑽石盤 或 拋光絨布,用鑽石懸浮液或氧化鋁液,經由機台的滴水機構,滴加至鑽石盤表面 或 拋光絨布表面,鑽石盤 或 拋光絨布 下層 則是 磁性拋光底板。
2.使用 水砂紙,則不使用用鑽石懸浮液或氧化鋁液,但是拋光盤上面需要多一個壓框,因為砂紙 無法吸附在磁性盤上面。 。
立即連絡我們 / 詢價

使用者在搜尋精密研磨方案時,通常不是只想知道設備規格,而是想解決「樣品看不清楚、磨過頭、邊緣崩裂、鍍層變形、異材界面高低差」等實際問題。以下案例可引導使用者快速對應自己的樣品需求。

鍍層PCB / IC 錫球截面研磨觀察

需求:研磨至錫球位置,觀察焊接截面與封裝結構。

重點:

  • 避免磨過頭
  • 控制去除量
  • 保持截面平整

鍍層金屬厚度量測

需求:觀察鍍層厚度與界面附著狀態。

重點:

  • 避免鍍層邊緣塌陷
  • 避免拉扯變形
  • 保持截面垂直

陶瓷 / 玻璃硬脆材料研磨

需求:觀察內部結構或裂紋狀態。

重點:

  • 低損傷切割
  • 低壓研磨
  • 避免邊緣崩裂

焊接截面與熱影響區觀察

需求:分析熔深、焊道形貌與熱影響區。

重點:

  • 截面平整
  • 拋光清晰
  • 必要時搭配腐蝕觀察

高分子 / 橡膠定厚研磨

需求:研磨至指定厚度或觀察孔洞結構。

重點:

  • 避免熱變形
  • 避免表面拉扯
  • 控制壓力與時間

複合材料異材界面分析

需求:觀察不同材料層之間的結合狀況。

重點:

  • 避免硬軟材料高低差
  • 保持界面清楚
  • 選擇適合拋光布

Q:精密研磨可以做到鏡面嗎?

可以,但是否能達到鏡面效果,取決於材料特性、研磨砂紙粒度、拋光液、拋光布、壓力、轉速與時間設定。

Q:精密研磨前一定要鑲埋嗎?

不一定。若樣品尺寸足夠且形狀規則,可以直接研磨。但薄片、小零件、不規則樣品、鍍層樣品或需要截面觀察的材料,通常建議鑲埋。

Q:精密研磨可以控制厚度嗎?

可以,但需搭配穩定固定方式、分段研磨與反覆檢查。若目標位置非常接近,建議降低單次去除量。

Q:為什麼研磨後邊緣會塌陷?

常見原因包括鑲埋支撐不足、壓力太大、拋光布太軟、材料硬度差異大或拋光時間過長。

Q:如何選擇精密研磨拋光機?

需依樣品尺寸、材料硬度、每日處理量、是否需要自動研磨、是否需要壓力控制,以及是否有定厚研磨需求來評估。

Q:精密研磨和金相研磨有什麼不同?

精密研磨是較廣泛的加工與表面處理概念;金相研磨則是針對材料顯微組織觀察所進行的樣品前處理流程,通常會搭配切割、鑲埋、研磨、拋光與腐蝕。

如果您遇到截面看不清楚、邊緣崩裂、鍍層量測不準、研磨痕過深或樣品難固定等問題,可提供樣品資訊,我們可協助評估合適的切割、鑲埋、研磨與拋光流程。

請提供以下資訊,評估會更準確:
  • 樣品材質
  • 樣品尺寸
  • 想觀察的位置
  • 是否需要截面、鍍層、焊接或金相組織觀察
  • 目標顯微倍率
  • 是否已有切割或鑲埋處理
